Beskrivelse

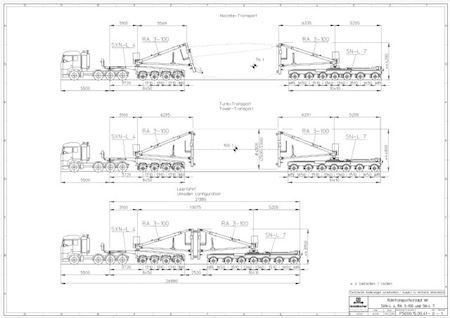

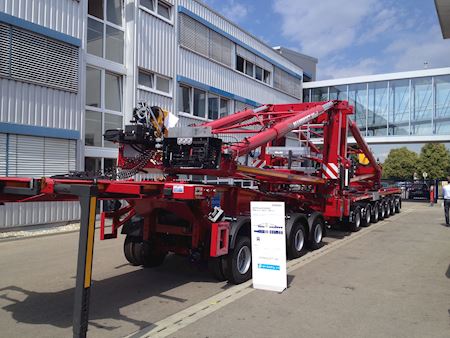

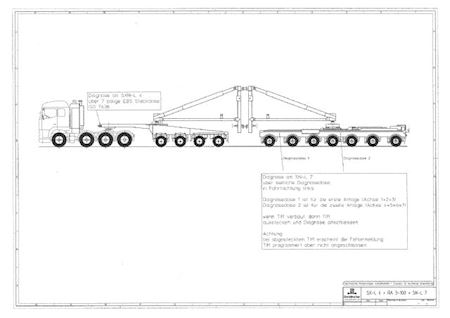

Fabriksny SXN-L 4 + RA3-100 + SN-L 7

DATA SXN-L 4 - Dolly:
Svanehals
• Koblingslast max. 28.400 kg
• Styreradius 2.800 mm
• Koblingshøjde (1) belastet 1.300 mm
• Koblingshøjde (2) belastet 1.350 mm
• King-Pin 3½”
• Klapafstøtning til afstilling

Lasteflade
• Totallængde ca. 9.000 x 2.550 mm
• Koblingsplade med kuglepande
• 2 par surringsringe til kranlæsning
• I bag forstærket plade til RA 3-100’s støttecylinder

Akselsektion
• BPW-ECO-aksler
• 1./2. aksel fast, 3./4. aksel efterløbsstyret
• Bakspærre via baklygte samt manuel
• 1. og 4. aksel som lastafhængige liftaksler
• 1. aksel liftbar op til 30 km/h som traktionshjælp
• Læssehøjde (1) ca. 1.700 mm (+ 140 / - 60 mm)
• Læssehøjde (2) ca. 1.740 mm (+ 100 / - 100 mm)
• Akselafstand 1.310 mm
• Bremse: ALB / AGS / ABS (EBS ”Knorr G2”), Tristopcylinder type 30”/30,
fjederbremse som parkeringsbremse
• Elektro: runde dobbelte 3-kammer lygter, 1 stk. baklygte, 1 stk. tågelygte,
”Easy Connect” kabelføring, stikdåser på svanehals foran 2 x 7-polede / 1 x 15-polet

• Bagende 90º
• Sluttravers forstærket til anhængerkobling
• Skærme over aksler

• Bekamax centralsmøringsanlæg (1 pumpe)


DATA RA 3-100:
Beskrivelse
• Nyttelast max. 102.000 kg
• Egenvægt ca. 15.800 kg
• Styreradius foran 5.700 mm
• Styreradius i bag 6.500 mm
• Til kombination SXN-L 4 + RA 3-100 + SN-L 7
• Til montering på koblingsplade (Dolly) og lastfordeler (SN-L 7)
• Rørdiameter inderflange 2.500 – 5.300 mm
• 8 x spændestænger inkl. trykstykker
• Hydraulisk tværforskydning
• Hydraulisk afstøtning, hæv 600 mm, til afstøtning på akselsektion Integreret 300 l olietank
foran og bag på tværvange
• 2 x 10 kw Hatz ”støjdæmpet” (12 V) monteret foran og bag på tværvange
• Betjening via kabelfjernbetjening

Tilbehør
• 2 stk. ALU-arbejdspladsforme inkl. 1 stk. ALU-stige
• 2 par 500 x 500 mm advarselstavler inkl. holder til roterlygte pr. advarselstavle
udtrækbare til 5.400 mm
• 1 sæt 35 m forbindelsesledninger
• 1 sæt 35 m spændekæder, inkl. kædespænder
• Mekanisk lås af udtræk til optagelse af tårnsegmenter med yderflange

DATA SN-L 7:
Beskrivelse
• Lasteflade 10.550 x 2.550 mm
• Lukket yderramme
• Ramme uden pladeafdækning over akselsektionsområde
• Læssehøjde (overkant akselsektionsrør 1.175 mm (+ 100 / - 100 mm)
• BPW-ECO-aksler med dobbeltblads-affjedring
• Tvangsstyring
• 1. – 3. aksel hydromekanisk styret / 4. aksel fast / 5. – 7. aksel hydromekanisk styret
• Aksel 1. og 2. som lastafhængig liftaksler
• Pneumatisk styrestabilisator
• Akselafstand 1.650 / 1.510 / 1.360 / 1.360 / 1.510 / 1.650 mm
• Skærme over aksler
• Lastdrejeskammel med kugleskål
• Hydromekanisk selvstyringsanordning
• Hydrauliktilslutning til RA 3-100’s 10 kw Hatz
• Easy-Control Comfort (efterstyring, indsporing og elektrisk betjening af 4-vejs blokhane,
styretrykstilpasning via radio
• Kabelfjernbetjening
• Bremse: ALB / AGS / ABS (EBS ”Knorr G2”) Tristopcylinder type 30”/30,
fjederbremse som parkeringsbremse
• Elektro: runde dobbelte 3-kammer lygter, 1 stk. baklygte, 1 stk. tågelygte,
sidemarkeringslygter integreret i yderramme,
”Easy Connect” kabelføring

Tilbehør
• Skubbekobling bag på køretøj
• 3.000 mm rangerings-skubbestang, 50 mm øje, inkl. holder på akselsektion
• 1 par 285 x 285 mm advarselstavler
• 1 stk. holder til roterlygte bag på køretøj
• 1 stk. kontakt til roterlygte bag på køretøj
• 2 stk. roterlygter
• 2 stk. arbejdslygter til belysning af 1. aksel
• 1 stk. hubodometer
• 1 stk. værktøjskasse i kunststof, monteret bag på lasteflade
• Bekamax centralsmøringsanlæg (1 pumpe)
• Udskiftbare 62 / 60 km/h-skilte
• Afstøtningsplade til RA 3-100 støttecylinder
