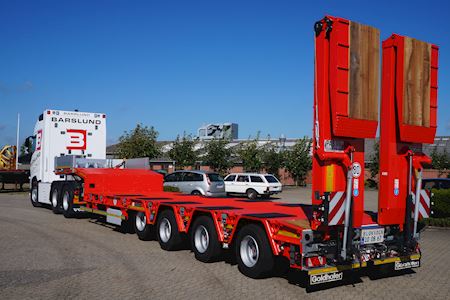

Goldhofer STZ-L 4 Maskin

Basis
Type Trailer
Mærke Goldhofer
Model STZ-L 4
Opbygning Maskin
Aksel 4
Stand Ny

Registrering
Årgang 2016
Ref. nr. 5178

Dæk
Størrelse 245/70 R 17.5

Bremser
Tromlebremse

Affjedring
Luftaffjedret

Chassis
Akselafstand 1360

Vægt
Egenvægt 15.460
Lastevne 58.540
Totalvægt 74.000

Dimensioner
Bredde 2.550
Lastflade længde 8.800
Længde 13.230
Udtræks længde 3700
Mål over svanehals 3.700

Beskrivelse

Fabriksny 4-akslet Goldhofer sættevogn
Type STZ-L 4 A F2

Fast svanehals i midtervangeudførelse
• Udlagt svanehals lasteflade 3.700 x 2.480 mm
• 10° skrå byggeform, hjørner 45º, lukket yderramme
• Hulliste til løse alu-ramper
• Svingradius 2.400 mm
• 3,5” kongetap
• Stålplade bund
• Mekaniske støtteben

ALU-sider
• Lukket på 4 sider, 400 mm høj
• Klapbare og aftagelige Kinnegrip stolper

1 par alu-ramper 1500 mm x 450 mm
• For opkørsel på svanehals

Advarselstavler
• 2 par advarselstavler 423 x 423 mm
• 3 LED positionslygter
• Stikrør til roterlygte
• Holder til advarselstavler

Lasteflade
• Enkelt teleskoperbar lasteflade
• Udført som yder-/inderrørskonstruktion
• Mål: Ca. 8.800 x 2.550 mm,
• Teleskoperbar med 3.700 mm til max. 12.500 mm
• Læssehøjde belastet ca. 915 / 875 mm
• Bundbelægning i stålplade
• Låsning af udtrækstrin for hver 500 mm via fjedercylinder og konusbolt
• Bagkofanger

LAXO bøsninger for containerlåsning

Gummiplader ”Supergrip”

Stolpetaske-lister, rund (Ø 63 mm)

Goldhofer værktøjskasse, gennemgående unter lasteflade
• Til stolper, forbrednings-planker, alu-ramper etc.
• Monteret på tværs under lastefladen
• Sidelåge, som kan aflåses

Forbredning
• Forbredning udtrækbar med hver 220 mm
• Forbredningsplanker i Kambala, 70 mm
• Udlagt til en kædemidte på op til max. 2.600 mm
• Ophængbart forbredningselement i bag med klatreliste

Akselsektion
• 4 stk. SAF-aksler
• 1. aksel fast (S)
• 3 stk. tvangsstyrede (Z)
• Stålplade bundbelægning / pladebelægning over hjul
• Åben yderramme

Stænkbeskyttelse med ved alle aksler

Akselværktøj
• 1 sæt akselværktøj

Stopklodser
• 2 par stopklodser inkl. holder

Bremser
• 2-kreds trykluftbremseanlæg med membranbremsecylindre
• Automatisk lastafhængig bremse
• Automatiske bremsearme
• Fjederbremsecylinder som håndbremse
• EBS fabrikat Wabco inkl. antiblokeringssystem
• Stikdåse til EBS på forsiden af svanehals
• RSS (Roll Stability Support)

Smart Board, fabrikat Wabco
• KM-visning
• Aggregatlastvisning / aksellastvisning
• Diagnosemeldinger

1 aksel er liftaksel
• Lastafhængig

Bagende
• Byggeform ”afvalmet”
• 1.100 mm overhæng fra midt på sidste aksel
• Aftageligt rampeøje på sluttravers
• Hydraulisk afstøtning for afstøtning under læsseproces
• Kambala bundbelægning / stålplade

Bak-alarm
• Via bakgear

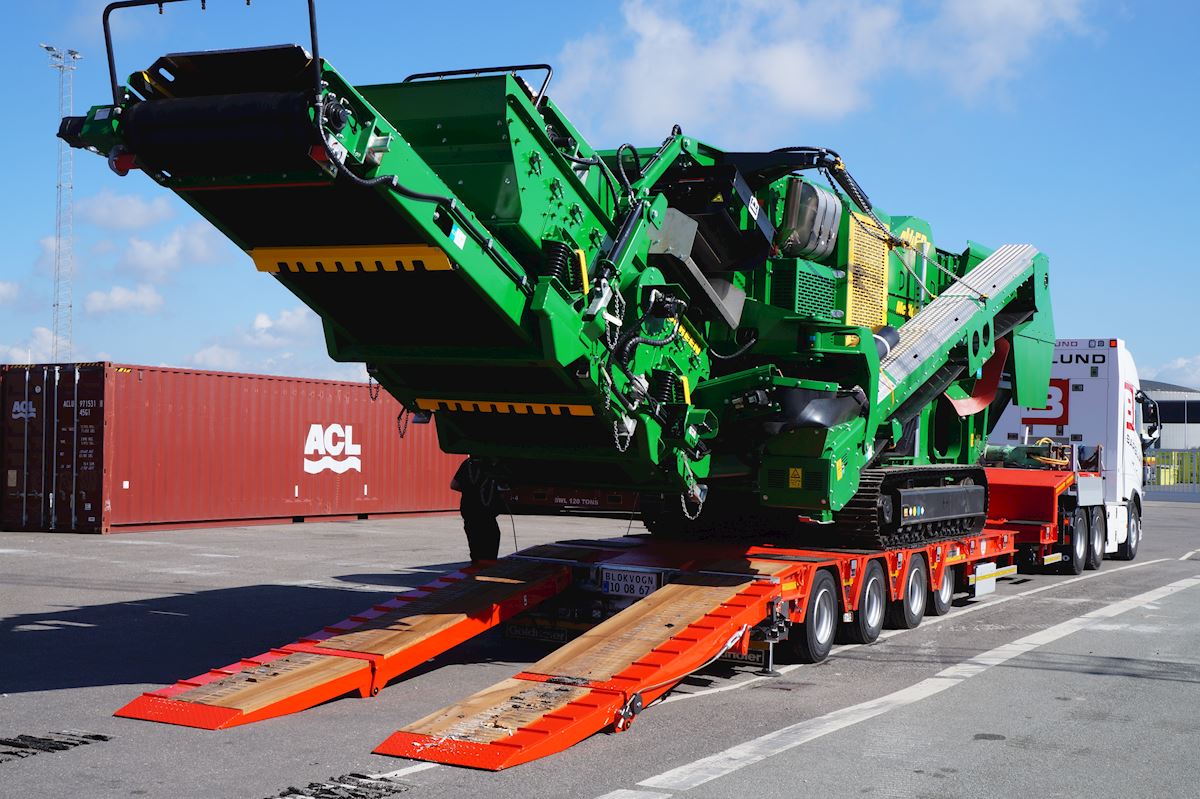

Opkørselsramper
• 2-delte opkørselsramper
• Hydraulisk rampehæveværk
• Bundbelægning i Kambala
• Klatreliste i yderområdet af rampe
• Via hydraulikcylinder forskydelig i siden
• Integreret mekanisk låsning af rampecylinder for sikring i transportstilling
• Holder til roterlygte

Lastsikring
• Diverse surringspunkter på svanehals, lasteflade,
akselsektion og bagende

Tilbehør til lastsikring
• 8 stk. stolper 100x50 mm, længde 1.180 mm
• Højde over lasteflade 1.000 mm

Skridsikker belægning
• På alle trædeflader

Centralsmøringsanlæg
• Fabrikat Beka-max
• Type Progressiv til normalfedt
• 53 smøresteder
• 2 stk. smørepumper

Lygter
• 7-kammer LED-lygter
• LED-sidemarkeringslygter
• 1 par LED bak-lygter monteret i lysbjælke, via bak-gear
• 1 par LED arbejdslygter på siden af bagenden
• 1 par arbejdslygter med magnetfod på svanehals
• Blitz-blink på overbredde skilte

Stikdåser
• 1 stk. 15-polet foran på svanehals til 24 V
• 2 stk. 7-polede på sluttravers til advarselstavler
• 1 stk. 7-polet på sluttravers til lygtebom
• 2 stk. 7-polede i området ved støtteben til advarselstavler
• 1 stk. 7-polet på sluttravers til roterlygte
• 2 stk. 7-polede i området ved støtteben til arbejdslygter
• 2 stk. 7-polede efter 4. aksel til arbejdslygter

Hydraulik til motorvogn
• Tilkobling til motorvogn

Hydraulik hånd-nødpumpe

Efterstyring EasyControl Comfort
• For manuel styring af aksler via radiofjernbetjening (GSM-bånd)
• Rækkevidde max. 50 m
• 2 indsporingssensorer
• Indsporingsfunktion
• Elektrisk betjening af 4-vejs blokhane
• Automatisk styretryktilpasning
• Nødbetjening af efterstyring via to trykknapper på køretøjet

Efterstyring til EasyControl
• Til manuel styring af aksler via kabelfjernbetjening
• Spiralkabel rækker fra 1,5 – 5 m længde

6-vejs blokhane i svanehals
• Til trykløs omløb af styring i svanehals

Fjernbetjening til hydraulik-funktioner i bagenden
• Rampeforskydning
• Hydr. afstøtning
• Rampehæveværk
